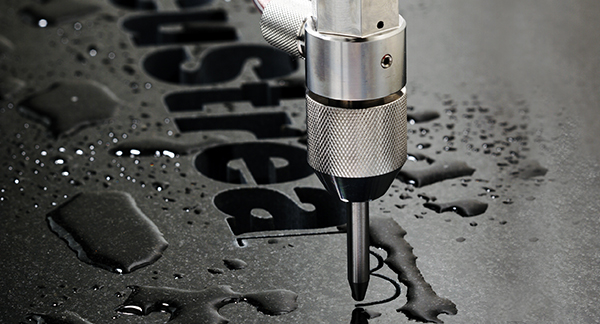

切割刀头
规格(mm/in): 请联系斯彼得SPEED JET产品销售经理确认!
产品详情

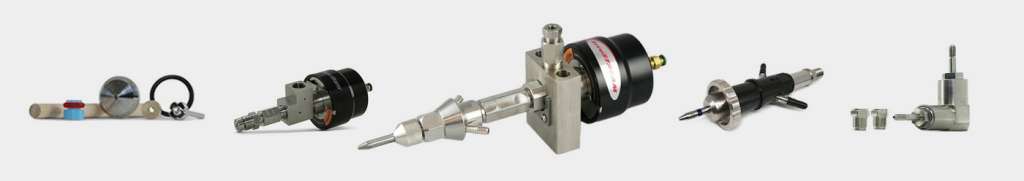

SPEED JET刀头总成及零件

斯彼得公司SPEED JET为水射流行业带来全球著名水刀设备厂家Hypertherm海宝公司高压水射流设备、及旗下水刀配件品牌AccuStream制造的各大水刀设备品牌零配件。Hypertherm潜心于各类切割设备的经营,通过不断的切割技术钻研、并购扩充,已经逐渐成为水射流设备、水刀配件行业的龙头企业。SPEED JET是Hypertherm水射流行业产品的指定代理销售、售后服务商。斯彼得与Hypertherm的战略方向高度一致,通过达成深度合作,共同致力于水射流技术的推广与应用范围,为社会各类切割需求提供先进的解决方案。


我们提供以下品牌设备零件

FLOW福禄水刀

KMT科美腾水刀

Jet Edge杰特水刀

OMAX傲马水刀

WSI水刀


我们产品品质

产品材质

长期胜任各种高压、复杂工作环境的特钢材料、在各项性能上领先于国际同行业水平。

生产工艺

超精密数控加工设备、潜水钻研设备加工技术的工程师,打造出不差分毫的每一个精准水刀配件。

代理认证

Hypertherm有严格的代理商合作条款,并提供代理商资格查询,保证代理商销售出去的每一零配件均来自原厂生产件。

技术支持

Hypertherm为代理商提供专业的产品培训,通过丰富的知识储备、先进的行业技术为水刀设备用户解决各方面设备疑难问题、提升设备工作性能。


斯彼得十年如一日,精于此业,以提升用户设备切割性能、强化用户行业竞争优势为努力方向。行业专家们认为:SPEED JET是水射流行业最值得依赖和推荐的服务商。


刀头总成零件清单

NO.

名称

数量

产品与安装说明

1

气缸

1

气缸通过气管接到空压机,使其推动杆的上下运动达到控制水开关阀体内的阀针,从而达到控制高压水的开关作用。

2

水开关阀体

1

水开关阀体内安装维修组件,上接气缸,下连刀头连接杆,旁边通过适配器接通高压管。

3

水开关阀体固定座

1

水开关阀体固定座套住水开关阀体,用螺丝扭紧固定在切割轴上,旁边孔为接高压管孔,用于装刀头适配器。

4

刀头适配器

1

刀头适配器是连接高压管与水开关阀体的零件,即起一个转接作用,固定在水开关阀体固定座上。

5

刀头连接杆

1

刀头连接杆上接水开关阀体,下接混砂室总成,起接通高压水与适配刀头的作用,对产品内孔光洁度、精密度要求高。

6

混砂室总成

1

混砂室总成上接刀头连接杆,旁边孔接进砂管,里面放水刀喷嘴,水刀砂管、弹簧夹从下面接入,通过锁紧螺母固定住。

7

弹簧夹

1

弹簧夹是套在水刀砂管上,通过锁紧螺母的扭紧与混砂室总成的锥面形成向内的收缩力,均衡夹紧水刀砂管。

8

锁紧螺母

1

锁紧螺母是扭在混砂室总成下方,使装在中间的弹簧夹收紧,夹紧水刀砂管,作用于固定水刀砂管在混砂室总成上。

9

防溅盘

1

防溅盘的作用是把高压水射流切割物品时反溅射回来的水隔开,保护刀头总成,及提高操作的完全性。

10

水开关维修组件

1

由水开关阀针、导环、密封环、水开关阀垫、阀垫O型圈组成,是水开关阀体内阻断高压水的开关零件。
